第十周作业

概念简答

简述数据库设计的基本步骤

分为

  • 需求分析 自顶向下

  • 概念结构的设计 自底向上

  • 逻辑结构的设计 E-R图 -> 一般数据模型 -> 特定DBMS数据模型 -> 优化数据模型 -> 设计用户子模式
  • 物理结构的设计 确定物理结构并进行评价
  • 数据库实施
  • 数据库运行与维护

简述需求分析阶段的任务和方法

  • 任务

    自顶向下地进行分析，充分了解原系统工作概况，明确系统的各种需求（信息要求、处理要求、安全性与完整性要求），然后在此基础上确定新系统的功能

  • 方法/步骤

    • 调查组织机构
    • 调查各部门的业务活动情况
    • 明确用户需求
    • 计算机应用现状
    • 确定新系统的边界

什么是数据库的逻辑结构设计?简述其设计步骤

  • 概念 把概念结构阶段设计好的基本E-R图转换为与选用DBMS产品所支持的数据模型相符合的逻辑结构

  • 设计步骤 E-R图 -> 一般数据模型 -> 特定DBMS数据模型 -> 优化数据模型 -> 设计用户子模式

规范化对数据库设计有什么指导意义?

  • 提供理论基础
  • 减少冗余与异常
  • 提供模式分解步骤及其标准
  • 确保设计的等价性

简述将E-R图转换为关系模型的一般规则

  • 基础结构的对应
    • 实体转换为表
    • 简单属性转换为表的列
    • 复合属性转换为组成该复合属性的简单属性集
    • 多值属性转换为表和外键
    • 关键字属性转换为主键
    • 1:1 或 1:N 联系通常通过外键隐含地表示
    • M:N 联系转换为联系表和两个外键
    • n元联系转换为联系表和n个外键
  • 遵循9步算法
    • Step 1：强实体的转换
    • Step 2：仅参与一个1:1联系的弱实体的转换
    • Step 3：参与1:N或M:N联系的弱实体的转换
    • Step 4：1:1 联系的转换
    • Step 5：1:N 联系的转换
    • Step 6：N元联系（包括M:N联系）
    • Step 7：多值属性的转换
    • Step 8：具有强制参与且不相交的超类/子类联系的转换
    • Step 9：具有相交子类或可选参与且不相交的超类/子类联系的转换

综合应用

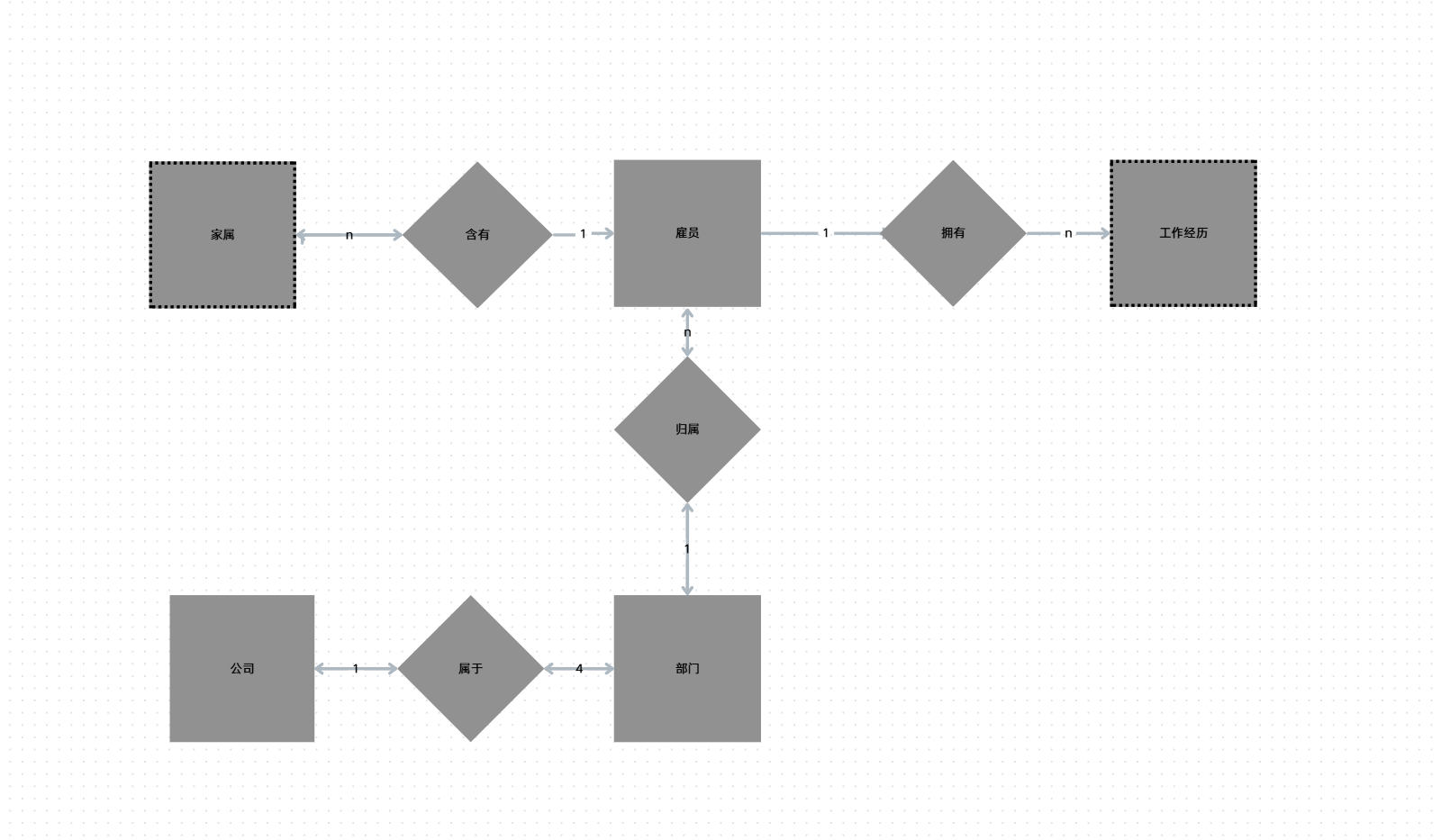

为下面的描述建立ER图:

  • 一个公司有四个部门，每个部门属于一个公司。
  • 每个部门有一或多名雇员，每名雇员在一个部门工作。
  • 每名雇员可能有一名或多名家属，每个家属属于一名雇员。
  • 每名雇员可能有工作经历

注意以下 家属和工作经历是弱实体 用虚线矩形画即可

image-20260506150158785

将ER图转换为关系模式，并指明所有候选键、主键和外键

公司 (Company)

  • 关系模式：公司 ( 公司编号, 公司名称... )

部门 (Department)

  • 关系模式：部门 ( 部门编号, 部门名称..., *公司编号* )
  • 外键：公司编号 引用自「公司」表。

雇员 (Employee)

  • 关系模式：雇员 ( 雇员编号, 姓名..., *部门编号* )
  • 外键：部门编号 引用自「部门」表。

家属 (Dependent) —— 弱实体转换

  • 关系模式：家属 ( *雇员编号*, 家属编号/姓名, 与雇员关系... )
  • 主键：(雇员编号, 家属编号/姓名) 构成的复合主键。
  • 外键：雇员编号 引用自「雇员」表。

工作经历 (Work_Experience) —— 弱实体转换

  • 关系模式：工作经历 ( *雇员编号*, 经历序号, 开始时间, 结束时间, 公司名... )
  • 主键：(雇员编号, 经历序号) 构成的复合主键。
  • 外键：雇员编号 引用自「雇员」表。

现在需要为一家从事IT培训的公司建立一个概念数据模型，来满足该公司的数据需求。 公司有30名讲师，每期培训课程可以有100名受训者。该公司提供五门高级技术课程，每门课程由一个培训组进行培训，该培训组有两名或更多讲师。每名讲师最多只能同时分派到两个培训组中或分派从事研究工作。每名受训者在每期培训中都要学习一门高级技术课程。 请完成下列任务: (1)确定该公司的主要实体类型 (2)确定主要联系类型和每个联系的多样性，声明对数据所做的假设。 (3)使用(1)和(2)中得到的结果，画出表示该公司数据需求的ER图。

  1. 主要实体

    • 公司
    • 培训课程/技术课程
    • 培训组
    • 讲师
    • 受训者

    均为强实体

  2. 数据联系

    • 公司提供课程
    • 课程和培训组一一对应
    • 培训组分配讲师
    • 受训者参与课程

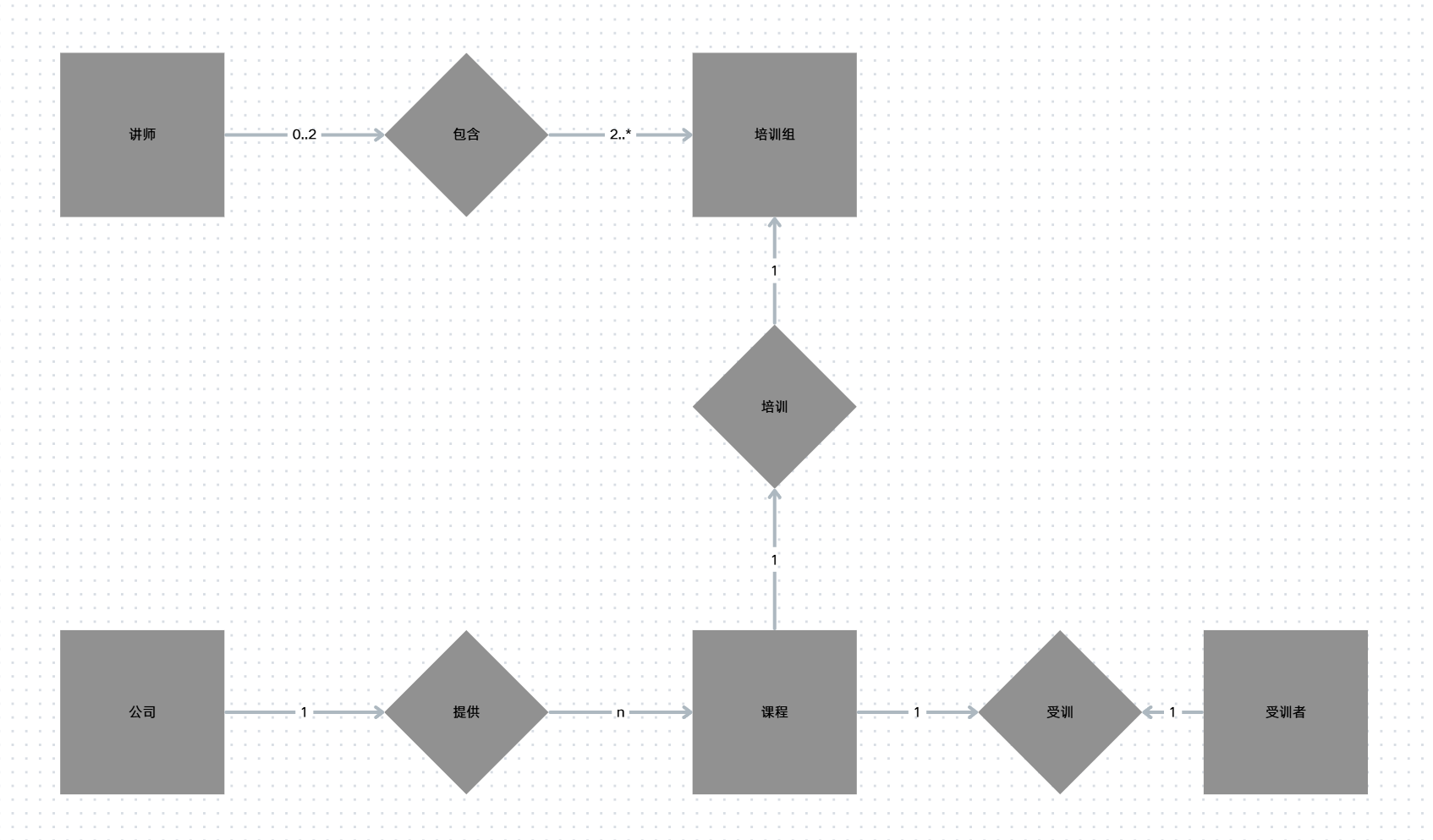

  3. 都在一期培训中 建立如下E-R图 关键在于讲师和培训组的数量对应

    • 一个讲师可以对应0 1 2个培训组
    • 一个培训组可以有 2 ~ * 讲师

image-20260506152040063

将ER图转换为关系模式，并指明所有候选键、主键和外键

课程 (Course)

  • 关系模式：课程 ( 课程编号, 课程名称, )

培训组 (Training_Group)

  • 关系模式：培训组 ( 培训组编号, *课程编号* )
  • 外键：课程编号 引用自「课程」表（处理课程与培训组的 1:1 或 1:N 联系）。

受训者 (Trainee)

  • 关系模式：受训者 ( 受训者编号, 姓名, *学习课程编号* )
  • 外键：学习课程编号 引用自「课程」表（每名受训者学习一门课程 N:1）。

讲师 (Instructor)

  • 关系模式：讲师 ( 讲师编号, 姓名 )

培训分配 (Group_Instructor_Allocation) —— 处理讲师与培训组的 M:N 联系

  • 关系模式：培训分配 ( *讲师编号*, *培训组编号* )
  • 主键：(讲师编号, 培训组编号) 构成的复合主键。
  • 外键：讲师编号 引用自「讲师」表，培训组编号 引用自「培训组」表。

U.R.Sick是一家综合医院的管理员。他希望为医院的门诊诊所建立一个数据库，患者可以在门诊诊所接受紧急治疗。当患者第一次到达时，我们需要记录一些基本信息，例如姓名，地址和电话号码。此外，我们需要了解该患者有哪些保险公司的服务。来这家诊所的患者通常会有一家以上的保险公司的服务。为了协助计费，我们需要保留我们的患者使用的保险公司列表，以便我们拥有每家保险公司的公司名称，电话号码和联系人姓名。由于诊所只是紧急治疗，我们需要跟踪患者的家庭医生，以便我们向他们发送信息。每位患者都有一位家庭医生。为了协助联系家庭医生，我们需要维护一份医生名单，其中包括医生的姓名，手机号码和办公室电话号码。 请为上面的描述建立ER图

先梳理实体

  • 患者

  • 保险公司

  • 家庭医生

然后是实体之间的关联

  • 患者购买保险公司服务 1 患者 - 1 ..*保险公司
  • 患者带有家庭医生 1..* 患者 - 1 家庭医生

最后是实体的属性

  • 患者拥有 姓名 地址 电话号码
  • 保险公司拥有 公司名称 电话号码 联系人姓名
  • 家庭医生拥有 医生姓名 手机号码 办公室电话号码

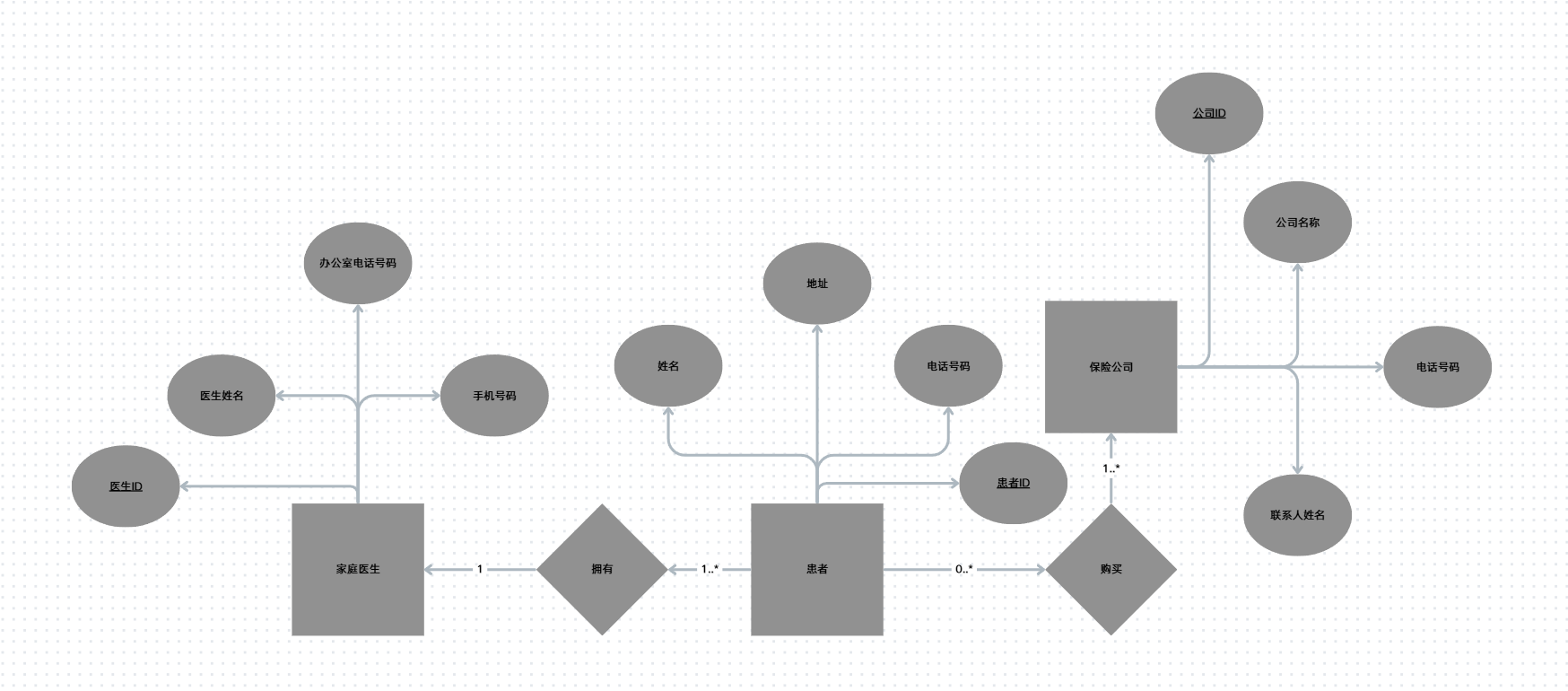

整理E-R图

image-20260506153726729

将ER图转换为关系模式，并指明所有候选键、主键和外键

家庭医生 (Family_Doctor)

  • 关系模式：家庭医生 ( 医生编号, 医生姓名, 手机号码, 办公室电话号码 )

患者 (Patient)

  • 关系模式：患者 ( 患者编号, 姓名, 地址, 电话号码, *家庭医生编号* )
  • 外键：家庭医生编号 引用自「家庭医生」表（处理每位患者都有一位家庭医生 1:N）。

保险公司 (Insurance_Company)

  • 关系模式：保险公司 ( 公司编号, 公司名称, 电话号码, 联系人姓名 )

患者保险 (Patient_Insurance) —— 处理 M:N 联系

  • 关系模式：患者保险 ( *患者编号*, *公司编号* )
  • 主键：复合主键 (患者编号, 公司编号)。
  • 外键：患者编号 引用「患者」表，公司编号 引用「保险公司」表

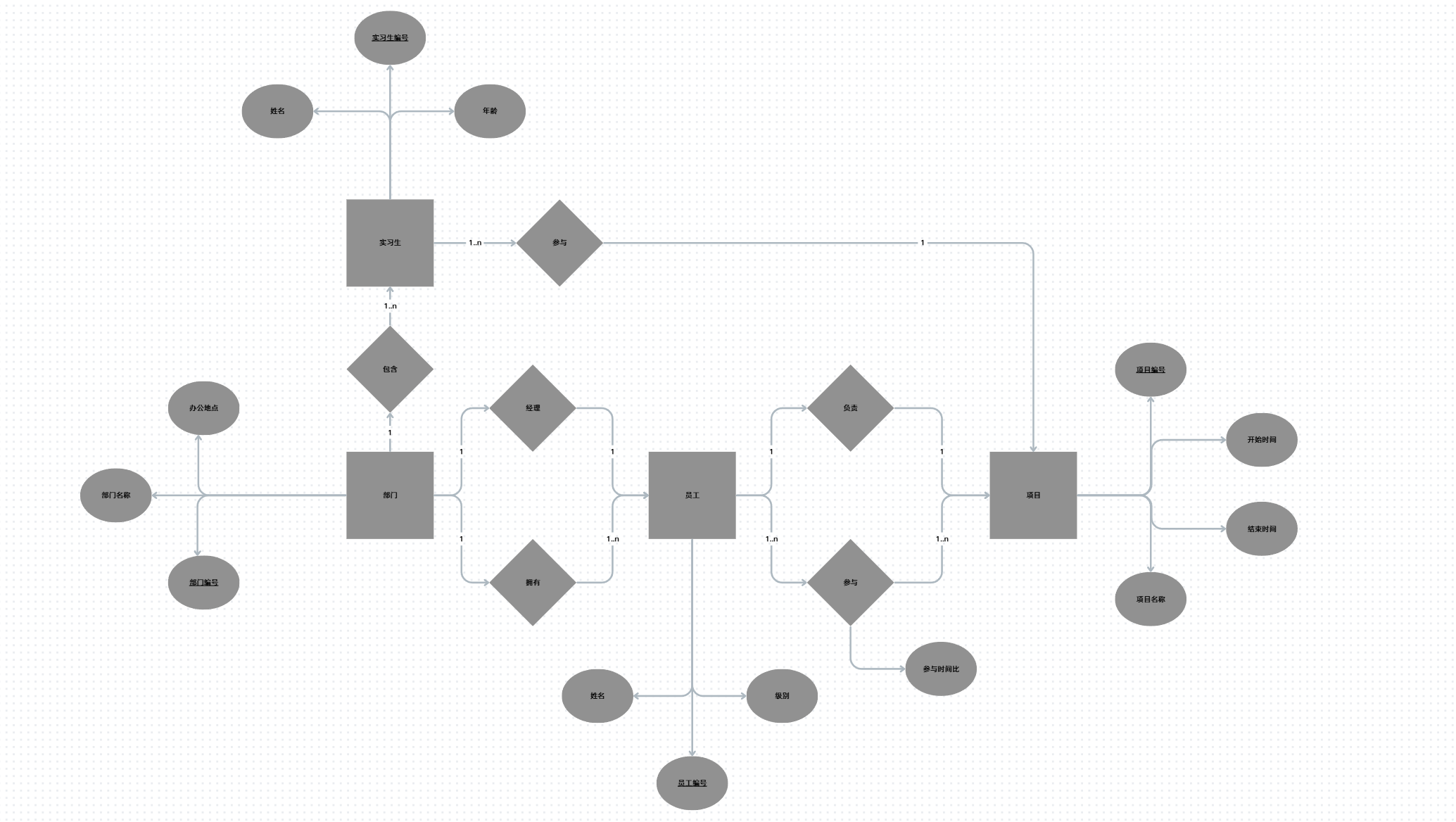

考虑某个 IT 公司的数据库信息: (1) 部门具有部门编号、部门名称、办公地点等属性; (2) 部门员工具有员工编号、姓名、级别等属性，员工只在一个部门工作; (3) 每个部门有唯一一个部门员工作为部门经理; (4) 实习生具有实习编号、姓名、年龄等属性，只在一个部门实习; (5) 项目具有项目编号、项目名称、开始日期、结束日期等属性; (6) 每个项目由一名员工负责，由多名员工、实习生参与; (7) 一名员工只负责一个项目，可以参与多个项目，在每个项目具有工作时间比; (8) 每个实习生只参与一个项目。 画出 E-R 图，并将 E-R 图转换为关系模型(包括关系名、属性名、码和完整性约 束条件)

先梳理实体

  • 部门
  • 部门员工
  • 实习生
  • 项目

部门经历和项目负责人完全可以用一个关系来表述

然后是实体关系

  • 部门有多个员工

  • 部门有唯一员工经理

  • 部门有多个实习生

  • 项目有唯一负责员工
  • 项目由多名员工 实习生参与
  • 员工可以参与多个项目
  • 实习生只参与一个项目

员工参与项目 具备关系属性 参与时间比

实体属性

  • 部门具有部门编号、部门名称、办公地点等属性

  • 部门员工具有员工编号、姓名、级别等属性

  • 实习生具有实习编号、姓名、年龄等属性

  • 项目具有项目编号、项目名称、开始日期、结束日期等属性

image-20260506155356136

部门 (Department)

  • 关系模式：部门 ( 部门编号, 部门名称, 办公地点, *经理编号* )
  • 外键：经理编号 引用自「员工」表的 员工编号（处理 1:1 的<管理>联系）。

员工 (Employee)

  • 关系模式：员工 ( 员工编号, 姓名, 级别, *部门编号* )
  • 外键：部门编号 引用自「部门」表（处理 1:N 的<工作于>联系）。

实习生 (Intern)

  • 关系模式：实习生 ( 实习编号, 姓名, 年龄, 部门编号**, 参与项目编号** )
  • 外键1：部门编号 引用自「部门」表。
  • 外键2：参与项目编号 引用自「项目」表的 项目编号（处理实习生只参与一个项目 N:1）。

项目 (Project)

  • 关系模式：项目 ( 项目编号, 项目名称, 开始日期, 结束日期, *负责人编号* )
  • 外键：负责人编号 引用自「员工」表的 员工编号（处理 1:1 的<负责>联系）。

员工项目参与 (Project_Participation) —— 处理 M:N 联系及联系上的属性

  • 关系模式：员工项目参与 ( *员工编号*, *项目编号*, 参与时间比 )
  • 主键：复合主键 (员工编号, 项目编号)。
  • 外键：员工编号 引用「员工」表，项目编号 引用「项目」表

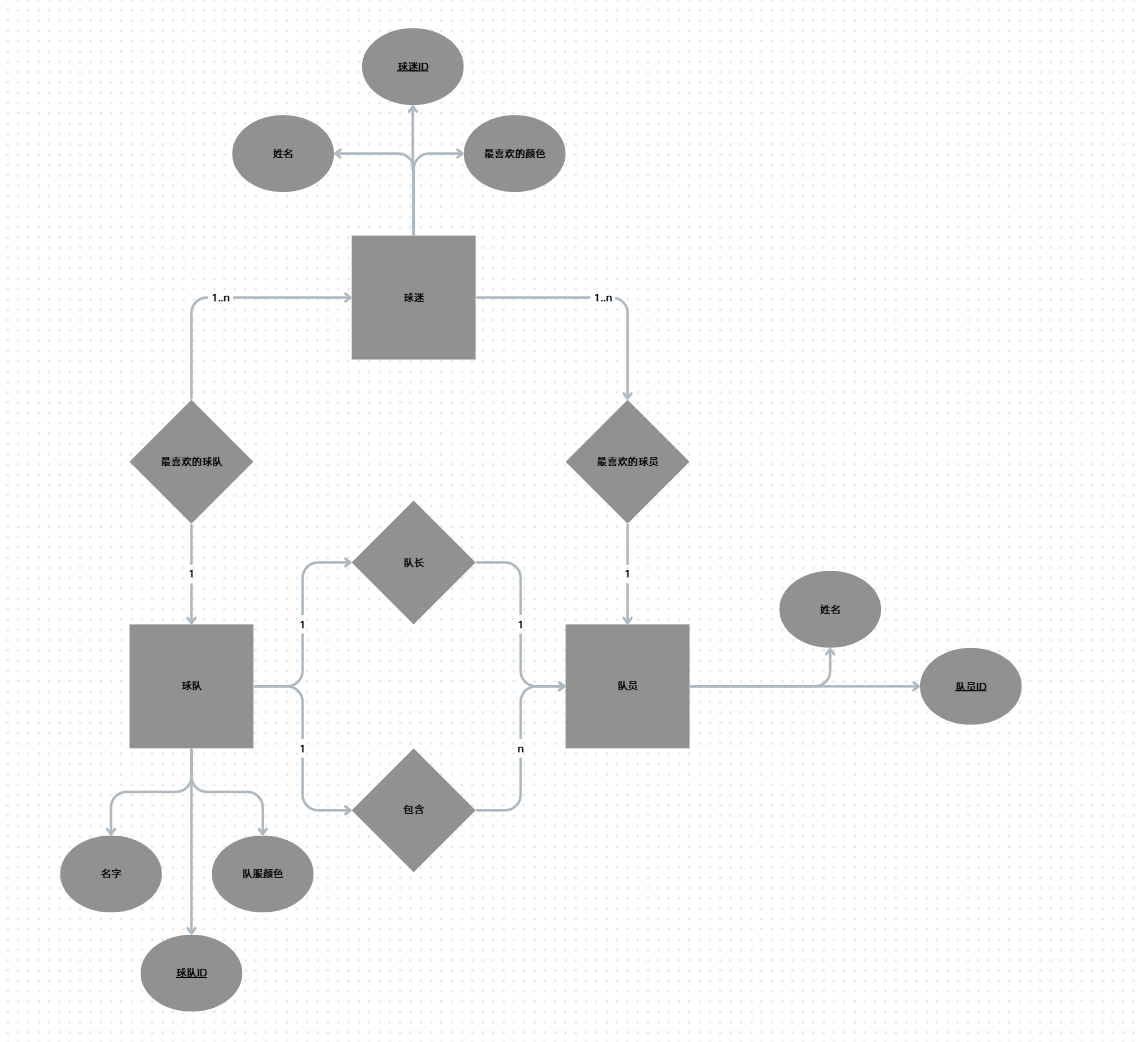

有一个记录球队、队员和球迷信息的数据库，包括: (1) 对于每个球队，有球队的名字、队员、队长(队员之一)及队服的颜色。 (2) 对于每个队员，有其姓名和所属球队。 (3) 对于每个球迷，有其姓名、最喜爱的球队、最喜爱的队员及最喜爱的颜色。 用 E-R 图画出该数据库的信息模型，并将 E-R 模型转换成关系模型。

实体

  • 球队
  • 队员
  • 球迷

实体关系

  • 球队含有队员
  • 球队含有球迷
  • 球队含有队长

实体属性

  • 每个球队，有球队的名字、队员、队长(队员之一)及队服的颜色

  • 每个队员，有其姓名和所属球队

  • 每个球迷，有其姓名、最喜爱的球队、最喜爱的队员及最喜爱的颜色

image-20260506160807727

球队 (Team)

  • 关系模式：球队 ( 球队ID, 名字, 队服颜色, *队长ID* )
  • 外键：队长ID 引用自「队员」表的 队员ID（处理队长 1:1 联系）。

队员 (Player)

  • 关系模式：队员 ( 队员ID, 姓名, *所属球队ID* )
  • 外键：所属球队ID 引用自「球队」表的 球队ID（处理球队包含队员 1:N 联系）。

球迷 (Fan)

  • 关系模式：球迷 ( 球迷ID, 姓名, 最喜爱的颜色, 最喜爱球队ID**, 最喜爱队员ID** )
  • 外键1：最喜爱球队ID 引用自「球队」表（处理球迷喜爱球队 N:1 联系）。
  • 外键2：最喜爱队员ID 引用自「队员」表（处理球迷喜爱队员 N:1 联系）
